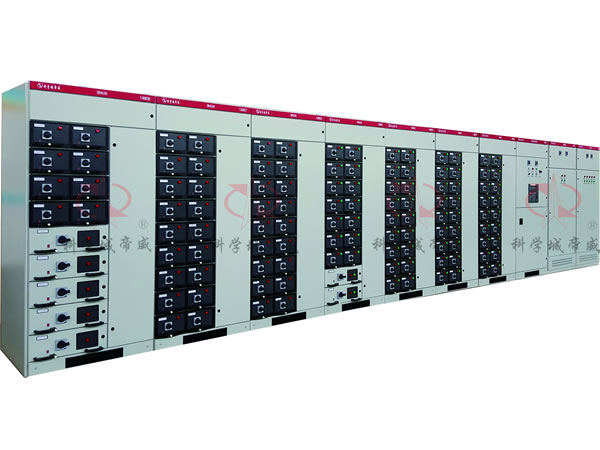

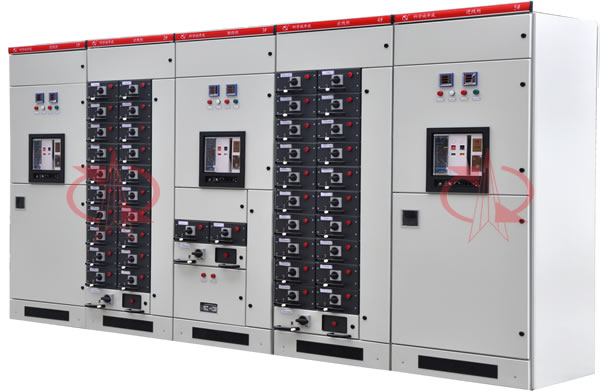

GZGW-A智能站用电源系统,是我公司根据无人值守变电站、配变电要求设计开发的多电源智能切换系统。从根本上保证了电源的安全可靠切换,还可方便地实现多电量的集中监测,接入综合自动化系统中。产品具有运行安全、维护方便、造型美观的特点。产品通过了国家权威检测机构的型式试验、获得中国强制性产品认证证书,符合IEC60439、GB 7251.1-2013标准。广泛适用于工矿企业、变电站、高层建筑等配电场所。 GZGW-A智能站用电源系统采用透明玻璃巡视门、安全隔离挡板,方便用户巡视及检修;馈线采用固定插拔式安装,同时具备抽出式检修方便、固定式接触性能好的优点。柜体结构分为功能单元小室、母线室和电缆室,柜体与单元小室之间相互独立隔离,内部分隔板可将电弧的破坏性降到最低,方便检修和防止事故扩大,确保使用人员的人身安全。各小室间防护等级达到IP30。馈线单元标准化,预留空间大,扩充方便快捷。安装方便:电缆出线室空间十分宽敞,上下进出十分方便。开关本体与开关底座的快速替换,大大缩短停电时间。底座通用,更换只需更换本体。监控模块能监测整个系统的所有电气参数、开关状态,有多种工作模式供用户选择,系统带有RS485/232通信接口,以太网接口。能接入中央控制室计算机进行监控,实现整个系统的“四遥”功能。各种类型的馈电单元混合配置,开关柜采用模数化型材结构、功能单元模块化设计,结构件通用性强,组装灵活,维护方便,操作简单,满足供电连续性的需求。 主要功能及特点: ●机械和电气闭锁:GZGW-A智能站用电源系统不仅有电气闭锁逻辑电路,且选用的ATS开关本体具有机械联锁的功能,彻底避免正常电源与故障电源并联的危险,自带备自投。 ●插拔式安装ATS,结构紧凑,维修方便,1000A及以下ATS开关,抽出式结构,缩短停电时间,快速检修。 ●负荷出线模块智能化,标准化,扩充方便,标识清晰,系统的负荷出线电流16A-1000A,可根据用户需求组屏,每路出线均有明确标识。 ●隔离挡板,全绝缘设计,防触电,防尘,防护等级:IP45。 ●智能化监控模块,能监测进出线电源所有参数、开关状态,以及馈线开关状态,触摸键,操作更直观。 ●具有RS485、IEC61850,接入变电站统合自动化系统,自诊断自恢复功能。 ●多达8种工作模式供用户选择,以满足用户的不同运行需求。透明巡视门,巡视方便,外形美观。 主要技术参数: 额定绝缘电压(Ui):660V/690V 额定工作电压(Ue):380/400V AC 额定频率(F):50/60Hz 额定脉冲耐受电压(Uimp):8KV 额定辅助电路电压:380V/220V AC/DC220V/DC110V 过电压等级:IIIa 水平母线最大工作电流:6300A 最大进出线开关:6300A 垂直母线最大工作电流:1000A、1000A×2 水平母线额定短时耐受电流有效值(1S)/峰值:30~100/60~250KA 垂直母线额定短时耐受电流有效值(1S)/峰值:30~100/60~250KA 防护等级:IP30~IP54 外形尺寸(宽×深×高):800(1000)×600(800/1000)×2200
|
