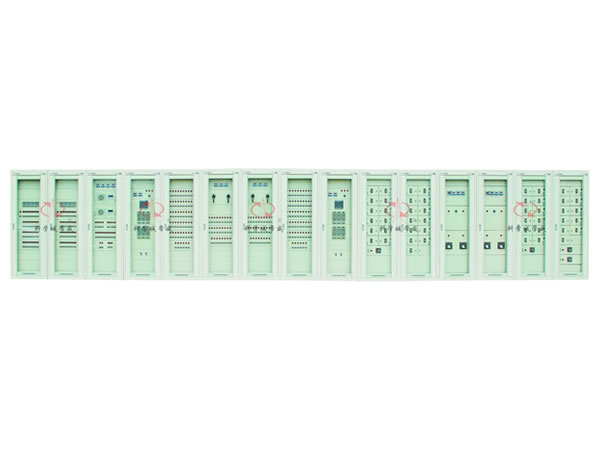

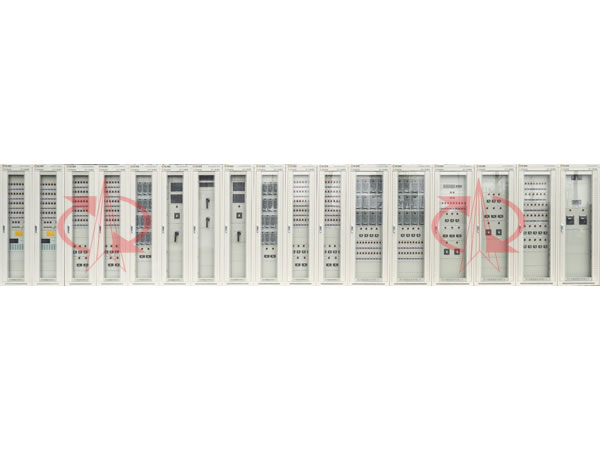

DZP-Y1系列智能交直流一体化站用电源系统是我公司专为智能数字化变电站的特点实施的升级型产品，适用于6KV到1000KV规模开关站、变电站及超高压变电站重要机房、高层楼宇高压配电系统等领域。采用一体化设计思路，由DWJK-7智能监控通信管理系统、直流系统、交流系统、UPS/INV系统、DC/DC通讯电源、DC/AC电源系统、以及蓄电池在线监测系统构成，实现站用电源信息共享，建立数字化电源软件平台;通过将站用电源所有开关智能模块化，集中功能分散化，实现模块外无二次接线，无跨屏二次电缆，建立智能电源硬件平台，大大提高了系统的先进性、可靠性。

主要功能及特点：

 ●通过接入DWP智能监控器可管理16个以上DW系列数字智能模块。

 ●监控器采用7-15吋TFT彩色触摸屏显示，图形化界面，直观显示系统结构图，可实现系统参数设置、系统工作参数显示、 系统故障指示和系统参数校准。

 ●监测功能：电池电压/电流、控母电压/电流、模块状态、交流故障、绝缘故障、UPS状态、DC/DC状态、交流输入，现场实时运行状态等。

 ●屏体自带备自投、机械电气双闭锁

 ●智能控制、事件记录，远程通讯、电量监测、时钟功能、全中文操作菜单

 ●零序电流保护、三级防雷

 ●馈线插拔式，全绝缘设计、玻璃门巡检

 ●自我诊断与修复、操作方便、检修快捷

 ●控制功能：均浮充控制，均充电压、浮充电压、电池限流，模块开关机、可实现断路器（ATS）自动投切。

 ●提供两路三相交流输入和三级防雷系统。

 ●具有开关量输入告警功能，各开关量输入均可自定义。

 ●模块可热插拔。

 ●提供多路RS485、RS232 、RJ45和以太网通讯接口，可选采用MODBUS、或IEC61850通讯规约，实现与数字化电站自动化系统连接。

主要技术参数：

 ●功率因数：＞0.98

 ●输出电压：DC198-320V 连续可调（220V系统）

             DC99-190V 连续可调（110V系统）

 ●输出电流：5-1000A（220V系统）

                     10-2000A（110V系统）

 ●输入2-19次各次谐波电流含有率：＜30%

 ●稳流精度：≤0.05%（在20%～100% 输出额定电流时）

 ●稳压精度：≤0.05%（在20%～100% 输出额定电流时）

 ●均流不平衡度：≤3%

 ●交流输入电压：323～456V

 ●交流输入频率：49～51Hz

 ●交流输入电压不对称度：≤5％

 ●交流主开关电流：100A～2500A

 ●效率：>94%

 ●噪声：≤45dB（距装置1m处）

 ●纹波系数：≤0.01%

 ●电源容量：0.5-400kVA

 ●抗震烈度：8度

 ●冷却方式：采用自然冷却或强迫风冷

 ●通讯接口：RS485/RS232/以太网通讯接口

 ●通讯规约：Modbus、IEC61850规约通迅电源输出：DC42-58V（48V系统）

                     DC21-29V（24V系统）

 ●通迅输出电流：5-1000A

 ●UPS电源输出：AC220-380V

 ●额定耐受电流：2.5kA～30kA
